新闻详细

何为磁偏吹、电弧偏吹？

    磁偏吹又称为电弧偏吹，在螺柱焊时，弧柱的轴线偏离螺柱的轴线，这种现象成为磁偏吹，是拉弧式螺柱焊机在进行拉弧焊接时可能发生的一种现象，这种现象常造成电弧不能稳定燃烧，使焊缝成型变坏，严重时甚至使焊接无法进行，但多数情况下可以通过调整接地线的位置进行克服。
　　当出现电弧偏吹时，螺柱会单侧强烈熔化，焊缝加强高部分会变为只按照一侧浸入母材或者焊缝不能完全闭合，并且电弧偏吹的熔化焊缝上带有多气孔的倾向。

为什么储能焊适合焊薄板，拉弧焊适合焊厚板？

　　大多数情况下，储能式螺柱焊适合在薄板上焊接，拉弧式螺柱焊适合在厚板上焊接。
　　 储能式螺柱焊的特点是大电流（几千A）短时间（1-3 ms），因此熔池较浅，焊接变形也小。
　　但此时焊接强度仍比较大（焊接强度>螺柱本身强度>板材本身强度，或焊接强度>板材本身强度>螺柱本身强度），所以，首先屈服的是螺柱（弯曲或断裂）或者是板材（撕裂）
　　如果在厚板上使用储能式螺柱焊，那么板材本身的强度则是最大的，因为几乎不可能被撕裂，那么首先屈服的可能是螺柱（螺柱直径较小时，但很少在厚板上焊接小直径的螺柱）或者是焊接接头。
　　另外还有一个原因，是储能式螺柱焊不能在热轧板上焊接（较厚氧化皮存在），而厚板多数情况下是热轧板。

    拉弧式螺柱焊的电流相对较小（500-1500A），但焊接时间更长（5-2000 ms），因此熔池较深，焊接变形较大。
　　 较深的熔池如果焊接薄板则容易造成穿透（焊接大直径螺柱时），一般要求最小板厚为螺柱直径的1/4。
　　 较深的熔池使得焊接强度始终大于螺柱本身强度，所以在破坏性实验时首先屈服的始终是螺柱或板材。



焊接强度大于板材与螺柱本身强度”怎么理解？

　　在进行破坏性实验时，如果将板材撕裂或拉穿，螺柱焊接部分仍未与板材脱离，则说明螺柱焊接强度大于板材自身强度。

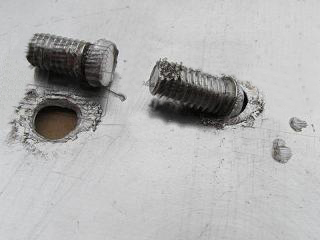

下图为铝钉焊接破坏样图，铝焊钉经焊接破坏测试，板材被拉穿：

　　如果将螺柱折断或弯曲，螺柱焊接部分仍未与板材脱离，则说明螺柱焊接的强度大于螺柱自身强度。

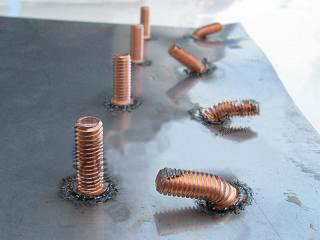

下图为低碳钢焊接破坏样图，低碳钢焊钉经焊接破坏测试，板材未被拉穿，但焊钉弯曲：

螺柱焊机使用时的注意事项有哪些？

    螺柱焊机使用不当不但会造成焊接效果不稳定，严重者会缩短焊机使用寿命，并造成设备损坏。在使用时应注意避免出现下面所述的情况：

　　1. 同一条接地线上，螺柱焊机不得与其他焊机同时使用。由于工作原理不同，同一条接地线上使用多种焊机（包括氩弧焊机等其他焊机或不同品牌螺柱焊机）可能会导致焊接不稳定或设备故障。建议螺柱焊机使用专用的接地线路，不要与不同焊机共用接地线。另外，同为PAYSON品牌螺柱焊机不受此影响，可以共用接地电缆。

　　2. 避免长时间使用最大参数焊接螺柱，例如：使用CD66螺柱焊机大量焊接M8焊钉，使用CD66螺柱焊机大量焊接M10焊钉，都容易引起设备损坏。焊机长时间处于满负荷工作状态，容易对焊机内部造成损伤，这种损伤有时可能是无法恢复的，最终会引起配件损坏。建议使用常规规格进行焊接，例如：CD66螺柱焊机用于焊接M3 - M6螺柱，CD99螺柱焊机用于焊接M3 - M8螺柱，CD132螺柱焊机用于焊接M4 - M10螺柱

螺柱焊有哪些优势？

    螺柱焊技术作为一种创新的焊接技术，与传统焊接方式比较起来，具有很多优势：
　　 1. 焊接控制精准：所有的焊接时间控制都精确到1 ms。
　　 储能式螺柱焊的焊接时间为1 ms（提升式螺柱焊枪）或者2-3 ms（接触式螺柱焊枪）。
　　 拉弧式螺柱焊的焊接时间为5-2000 ms可调，调节精度精确到1 ms。

　　 2. 免去多道复杂工序：所有螺柱焊的结构不用钻孔，冲孔，车螺纹，铆接，拧螺纹和精整等步骤。

　　 3. 焊接效率高：螺柱焊根据焊钉直径的不同，焊接效率也有不同，一般可达到5-20个/分钟，速度远大于其他焊接方式。

　　 4. 焊接强度高：螺柱焊接的强度一般来说高于螺柱本身和板材本身的强度。

　　 5. 焊接变形小：由于螺柱焊的焊接时间短，焊接能量控制精准，所以对板材的热变形影响最小，尤其是储能式螺柱焊，其焊接变形几乎可以忽略不计。

　　 6. 不会造成泄漏：由于不需要钻孔，所以在焊接过螺柱的位置不会造成泄漏问题，不会影响整体的气密和水密效果。

焊接飞溅、飞溅物如何避免和处理？

　　焊接飞溅即在焊接时产生的飞溅物，其成分是红热的金属及其氧化物。理论上讲，任何形式的螺柱焊接都会产生焊接飞溅，只是量有不同。
　　 对于储能式螺柱焊，低碳钢焊钉和不锈钢焊钉的焊接飞溅较少，无需做专门处理，而铝焊钉和黄铜焊钉的飞溅物较多，需要做一定的清理，焊接飞溅由于是红热金属，具有一定的粘性和热量，容易对螺柱夹头和套筒寿命产生一定的影响，需要定期将套筒内的飞溅清理干净。另外需要确定周围是否有可燃物质并且人体做好适当的防护工作，防止飞溅引起火灾或引起操作人员烫伤。
　　 对于拉弧式螺柱焊，飞溅物则相对储能式螺柱焊要多一些，因为焊接时间较长。带有瓷环保护的长周期拉弧焊产生的飞溅物被瓷环包裹，形成了一圈均匀的焊缝，向外喷出的飞溅物较少。
